Projekte

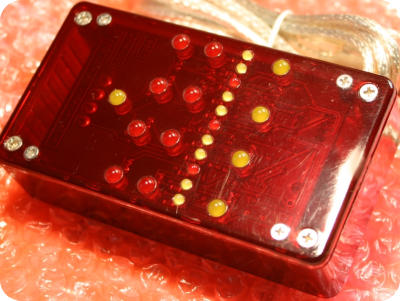

Die
Berlin-Uhr
ist
durch
ihre
Zeitanzeige,
die
durch
ein
Stellenwertsystem
mit
der
Basis
"5"
dargestellt
wird,
eine
etwas
andere
Uhr.
Das
Kernstück
der
Uhr
bildet
ein
kleiner
Mikroprozessor
der
das
Programm
zur
Steuerung
der
LEDs
enthält.
Zusätzlich
werden
noch
einige
aktive
und
passive
Bauteile
sowie
eine
DCF77
Empfängerplatine
benötigt.
Die
gesamte
Schaltung
verbraucht
höchstens
(wenn
alle
LEDs
leuchten)
100mW
deswegen
ist
der
Betrieb
an
einem
USB-Port
ohne
zusätzliche
Stromversorgung
ohne
Weiteres
möglich.

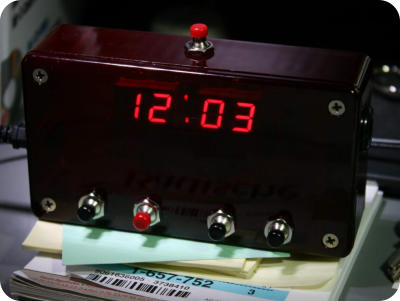

Auch
für
den
digitalen
Wecker
bildet
ein
Mikrocontroller
den
Kern.
Es
wurden
außerdem
noch
ein
paar
aktive
und
passive
Bauelemente
neben
der
Anzeige
benötigt.
Das
Gehäuse
ist
hierbei
das
gleiche
wie
für
die
Berlin-Uhr.
Der
Aufbau
erfolgte
auf
Lochrasterplatine.
Die
DCF77
Antenne
wurde
in
ein
kleines
externes
Gehäuse
verschoben
um
den
Empfang
zu
verbessern.
Zusätzlich
wurde
noch
ein
MP3
Modul
dazu
gebaut
mit
dem
man
die
Möglichkeit
hat
Musikstücke
als
Weckton
abzuspielen
und
ein
Modul
zum
Schalten
einer
Netzspannungsdose.
Hiermit
lässt
sich
z.B.
eine
Nachttischlampe
einschalten.
Es
kann
auch
ein
SSR
Modul
zum
schalten
größerer
Lasten
verwendet werden.

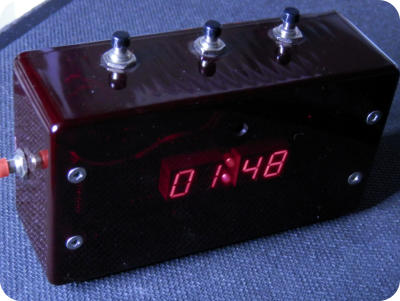

T-Timer
:
Wir
Teetrinker
kennen
das
Problem:
Ein
Tee
wird
aufgesetzt
und
nachdem
man
sich
wieder
seiner
Arbeit
zugewendet
hat
fällt
einem
nach
ca.
20
Minuten
ein
das
man
den
Tee
vergessen
hat.
Hier
hilft
eine
Uhr
die
einen
erinnert.
Da
verschiedene
Tees
aber
unterschiedliche
Zeiten
zum
Ziehen
benötigen
wäre
es
schön
drei
Zeiten
mit
einem
einfachen
Knopfdruck starten zu können.
Dieses
Gerät
gibt
es
in
zwei
Varianten:
Die
erste
ist
etwas
größer
und
die
drei
Zeiten
können
mittels
internen
Mikroschaltern
fest
eingestellt
werden.
Die
Zweite
ist
programmierbar.
Für
jede
der
drei
Tasten
können
Zeiten
von
einer
bis
zu
99
Minuten
programmiert
werden.
Dies
geschieht
einfach
durch
drücken
der
roten
Programm
Taste
und
gleichzeitigem
Drücken
der
entsprechenden
Zeittaste.
Beim
Drücken
einer
Taste
wird
an
der
ersten
Stelle
angezeigt
welche
Zeit
eingestellt
werden
kann
und
an
der
zweiten
Stelle
welche
Zeit
eingestellt
ist.
Wird
die
Taste
länger
gedrückt
wird
die
zu
dieser
Taste gehörende Zeit eingestellt.

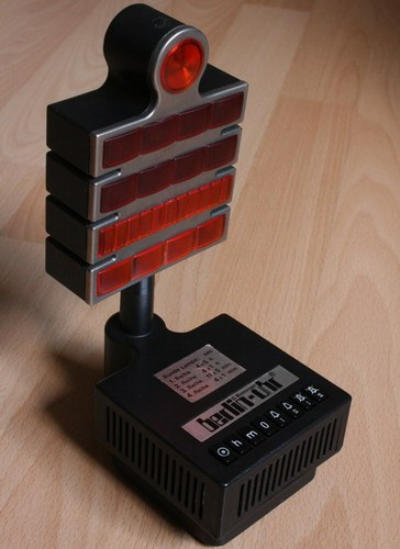

Berlin
Uhr
in
Original
70er
Jahre
Gehäuse

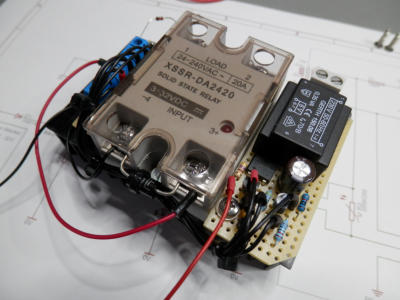

Solid
State
Relais
Modul
zum
Schalten größerer Lasten
